GNDT鋼絲繩探傷儀原理

原理方法

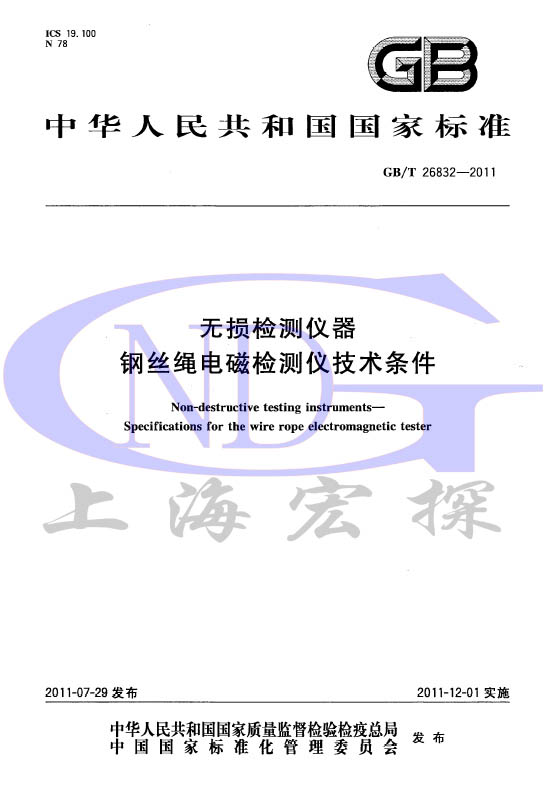

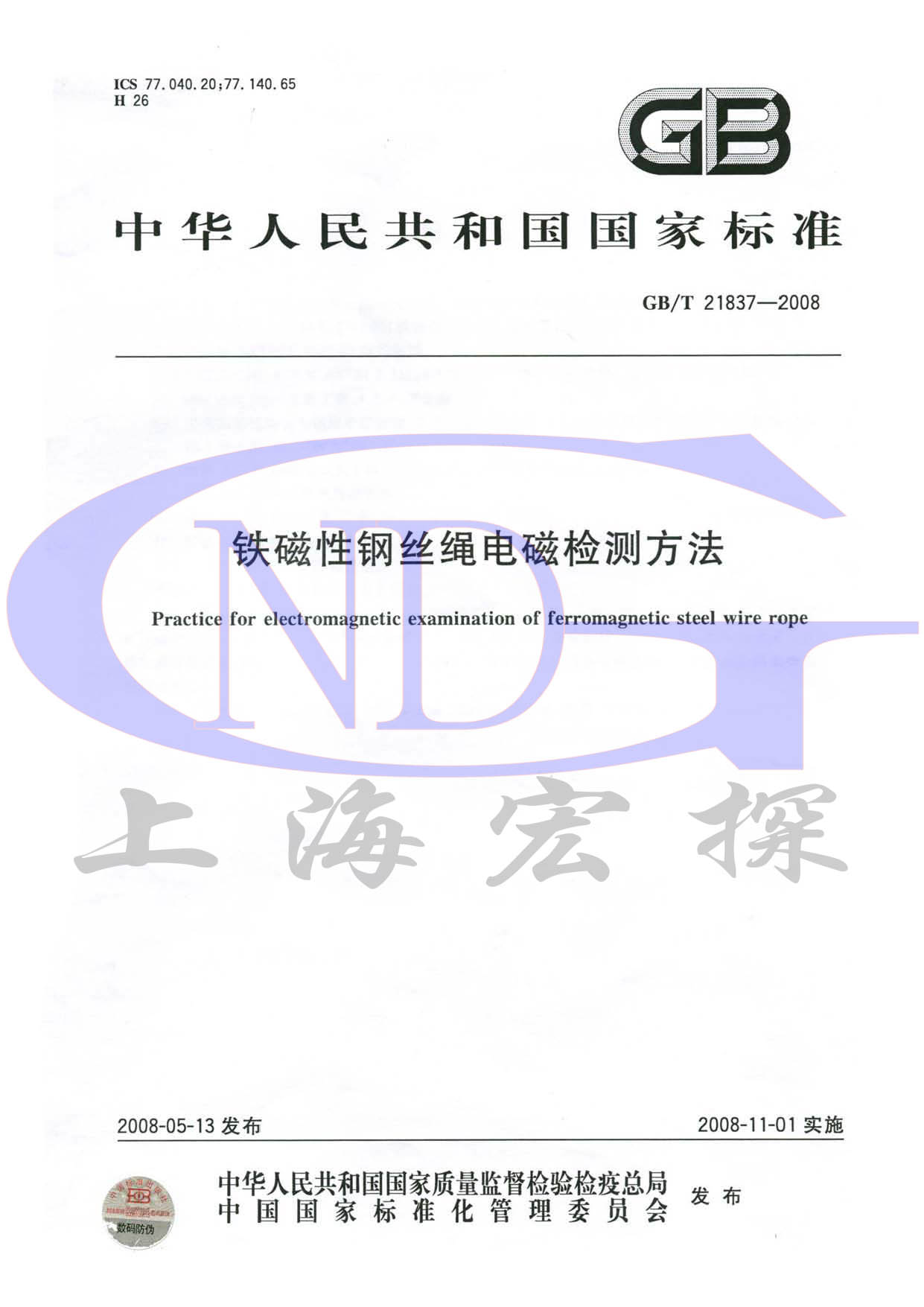

GNDT鋼絲繩探傷儀設計原理采用漏磁與磁通的方法，利用漏磁測量鋼絲繩內外部的局部缺陷（如斷絲、銹蝕、變形、跳絲等），利用磁通測量鋼絲繩金屬橫截面積的變化（如磨損等連續缺陷）。該原理與測試方法最早就已納入美國的ASTM E 1571-1994標準中，同時在GB/T 21837－2008《鐵磁性鋼絲繩電磁檢測方法》標準中所被推崇的檢測方法，檢測方法滿足GB/T 26832－2011《無損檢測儀器鋼絲繩電磁檢測儀技術條件》。

該產品設計思路是磁化與檢測一體，是適應各類在線鋼絲繩的檢測儀器。利用永磁傳感部件將鋼絲繩環形包圍在其中心部位，在鋼絲繩快速通過時，瞬間將通過部分的鋼絲繩磁化到飽和狀態，此時傳感部件與鋼絲繩產生有序穩定的磁場與回路，一旦鋼絲繩內外部有缺陷損傷變化（局部損傷、金屬截面積變化等缺陷）時，其穩定的磁場與回路同步產生向外擴散的漏磁場和磁通量變化，向空間擴散的信號經集聚，由磁敏元件感應輸出信號量，輸入到有高性能處理器與模數轉換功能的實時報警器后，再將壓縮的數字信號以高速網絡傳輸方式輸入到有專用的鋼絲繩檢測軟件的計算機進行對人機對話。經由GNDT鋼絲繩檢測集成軟件實時解壓處理，以定性、定量、定位的數值實時顯示鋼絲繩內外部斷絲、銹蝕、磨損、金屬截面積變化，按現行標準出具鋼絲繩安全診斷評估報告。

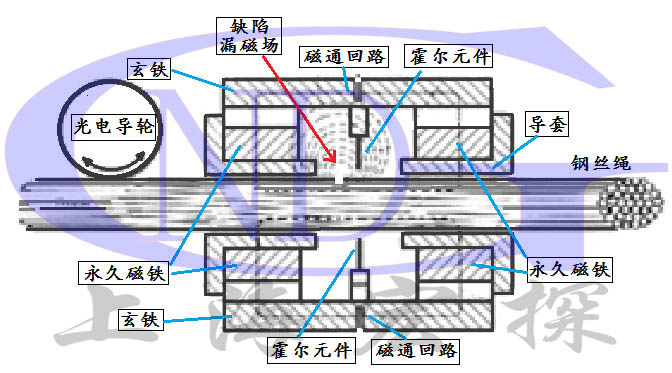

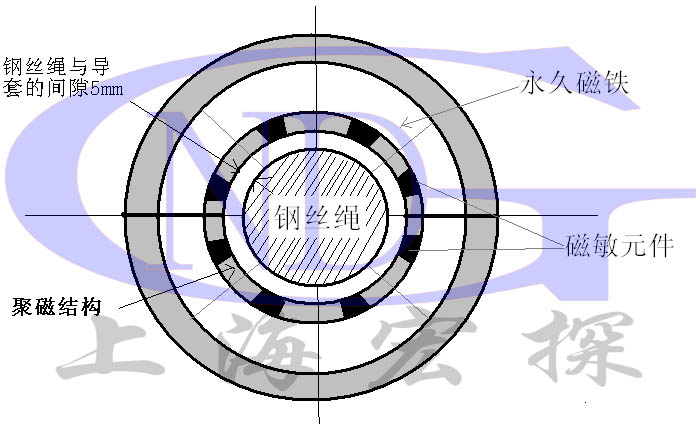

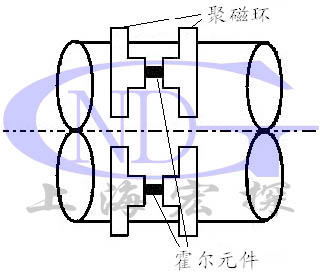

傳感器示意圖

系統結構

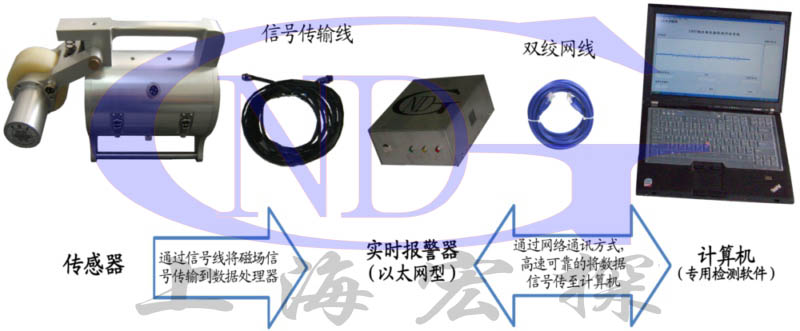

GNDT鋼絲繩探傷儀主要組成有三部分：永磁傳感器、多功能聲光報警器、計算機（配專用GNDT鋼絲繩檢測軟件）。如圖中結構關系：永磁傳感器將兩路信號輸入實時報警器中，經由多功能實時報警器中的工業級CPU處理器，將收集的模擬信號高效地轉換為數字信號，再以UDP協議的網絡通道快速地輸入到計算機，從而實現了鋼絲繩在線檢測的人機對話功能，同步進行數據處理并對已知的缺陷進行實時報警功能；對已檢測的數據可直接存盤，自動進行人機對話處理分析。

系統軟件
